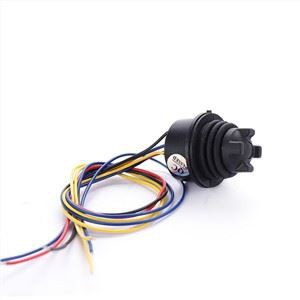

Joystick δακτύλου με εφέ μονού άξονα
Αυτή η σειρά προϊόντων χρησιμοποιείται κυρίως σε βιομηχανικά τηλεχειριστήρια, πίνακες ελέγχου διαφόρων οχημάτων μηχανικής ή βιομηχανικά μηχανήματα και εξοπλισμό.
Περιγραφή
Σειρά FJ1
Λαβή λειτουργίας μονής άξονα με το δάχτυλο
Χαρακτηριστικά Προϊόντος
Λαβή με ένα άκρο δακτύλου για λειτουργία μπροστά και πίσω.
Επαναφέρει την άνοιξη.
Είναι συμπαγές και εύκολο στην εγκατάσταση.
Η μονάδα ανίχνευσης γωνίας είναι ένα ποτενσιόμετρο ή ένας αισθητήρας Hall χωρίς επαφή.
Μπορούν να επιλεγούν διαφορετικά εύρη τάσης εξόδου ανάλογα με τις ανάγκες.
Εύρος εφαρμογής
Αυτή η σειρά προϊόντων χρησιμοποιείται κυρίως σε βιομηχανικά τηλεχειριστήρια, πίνακες ελέγχου διαφόρων οχημάτων μηχανικής ή βιομηχανικά μηχανήματα και εξοπλισμό.
Τεχνικές παράμετροι Τεχνικές πληροφορίες
Ηλεκτρικές Προδιαγραφές
Τύπος ποτενσιόμετρου
Τάση τροφοδοσίας | & lt;32Vdc |
Συνολική τιμή αντίστασης | 4KQ ή 5KQ |
Σφάλμα αντίστασης | & lt;20% |
Ηλεκτρική γωνία | ± 28 ° |
Μέση γωνία νεκρής ζώνης | ± 2.5 ° |
Ποτενσιόμετρο μέγιστης κατανάλωσης ενέργειας | 0,25 W (25 ℃, χωρίς φορτίο) |
Μέση τάση εξόδου | 48% ~ 52% (± 2%) |
Διακόπτης κατεύθυνσης Τάση τροφοδοσίας | & lt;35Vdc |
Μέγιστο ρεύμα | 2 mA |
Γωνία εκκίνησης | ± 3 ° |
Αντοχή επαφής | & lt;500Q |
Τύπος αίθουσας
Τάση τροφοδοσίας | 5,0 ± 0,5 Vdc |
Ρεύμα τροφοδοσίας | & lt;9mA; 18 mA (διπλή αίθουσα) |
Περιορίστε την επιτρεπόμενη τάση | 30 Vdc |
Αντίστροφο όριο επιτρεπόμενης τάσης | -15 Vdc |
Αντοχή φορτίου | & gt; 10KQ |
Μέση τάση εξόδου | 2.5 ± 0.2V |
Γραμμικό σφάλμα τάσης εξόδου | & lt;± 5% |
Μηχανικές παράμετροι
Κουνήστε τη γωνία περίπου | ± 30 ° |
Τρόπος λειτουργίας | Αυτόματη επιστροφή ελατηρίου |
Δύναμη εκκίνησης | 1.3N |
Μέγιστη δύναμη λειτουργίας | 3N |
Περιοριστική δύναμη | & gt; 50Ν |
Διάρκεια ζωής | & gt; 2 εκατομμύρια φορές (τύπος ποτενσιόμετρου) |
& gt; 5 εκατομμύρια φορές (τύπος αίθουσας) | |
Βάρος | 45g |
Περιβαλλοντικές παράμετροι
Θερμοκρασία εργασίας | -30 ℃ ~ + 70 ℃ |
Θερμοκρασία αποθήκευσης | -40 ℃ ~ + 85 ℃ |
Βαθμός προστασίας | IP66 (πάνω από τον πίνακα εγκατάστασης) |
Επιλογή προϊόντος
σειρά
FJ1
Σήμα εξόδου
[Τύπος ποτενσιόμετρου] (η τάση τροφοδοσίας είναι μικρότερη από 32 Vdc)
P041 ποτενσιόμετρο 4KQ, έξοδος τάσης 0% ~ 100% Vdc, διακόπτης κατεύθυνσης μπροστά και πίσω
P052 ποτενσιόμετρο 5KQ, έξοδος τάσης 10% ~ 90% Vdc, διακόπτης κατεύθυνσης μπροστά και πίσω
P053 ποτενσιόμετρο 5KQ, έξοδος τάσης 25% ~ 75% Vdc, διακόπτης κατεύθυνσης μπροστά και πίσω
Τύπος αίθουσας (τάση τροφοδοσίας 5Vdc)
H51 single Hall, έξοδος τάσης 0,5 ~ 2,5 ~ 4,5 Vdc
H52 single Hall, έξοδος τάσης 0 ~ 2,5 ~ 5,0 Vdc
H53 single Hall, έξοδος τάσης 1,25 ~ 2,5 ~ 3,75 Vdc
2H51 πλεονάζον Hall, έξοδος τάσης 0,5 ~ 2,5 ~ 4,5 Vdc και 4,5 ~ 2,5 ~ 0,5 Vdc
2H52 πλεονάζον Hall, 0 ~ 2,5 ~ 5Vdc και 5 ~ 2,5 ~ 0Vdc τάση εξόδου
2H53 πλεονάζον Hall, έξοδος τάσης 1,25 ~ 2,5 ~ 3,75 Vdc και 3,75 ~ 2,5 ~ 1,25 Vdc
Ηλεκτρολογικές Εγκαταστάσεις
Βύσμα καλωδίωσης (FCI DU BOX TM αρσενικό βύσμα 7 κατευθύνσεων 76382-307)
Καρφίτσα Ηλεκτρική θέση Τύπος Hall Τύπος Redundant Hall Χρώμα νήματος
Ένα ουδέτερο ποτενσιόμετρο στο κέντρο της βρύσης είναι άδειο A έξω κόκκινο
B Τάση τροφοδοσίας Τάση τροφοδοσίας Τάση τροφοδοσίας Μπλε
C Συρόμενη τάση εξόδου ποτενσιόμετρου Bout Bout μαύρο
D OV OV OV λευκό
E Διακόπτης κατεύθυνσης (X +) κενός κενός κίτρινος
F ακροδέκτης διακόπτη κατεύθυνσης (X-) κενός, κενός πράσινος
G κατεύθυνση ανοιχτό δημόσιο κλείσιμο τέλος κενό κενό γκρι
